FULLAXS till LC Duplex Single Mode OS2 Fiber Optic Outdoor Cable Assemblies

Välkommen att köpa fullaxs till lc duplex single-mode os2 fiberoptiska utomhuskabelaggregat med vår fabrik. Som en av de ledande tillverkarna och leverantörerna i Kina välkomnar vi också de skräddarsydda beställningarna. Kontakta priset och citatet med oss ​​nu.

Teknisk information:
Denna specifikation täcker kraven för tillämpning av FullAXS-anslutningssystemet, som är utformat för att utföra optiska eller elektriska anslutningar med olika kablar och kontakter. En skivmonteringsanordning möjliggör mekanisk anslutning av kontakten mot en panel eller ett skåp med bajonettkoppling. En skärmad kabelkontakt ger en elektrisk jordningsstruktur för att ansluta fläkten på en skärmad kabel till panelen eller skåpet. Jordanslutningen Uppnås genom flera kontaktfjädrar i pluggarna och pressar mot panelhålets insida. De optiska och elektriska anslutningarna samt omslutningen av FullAXS-kontakten är etablerade så snart det cirkulära yttre skalet är låst till skottet.

Ansökan:
► FTTx i passivt optiskt nätverk ► Transport och järnvägssystem; ► Ethernet och Industrial Networking system;
► Sändningsnät; ► Mining; ► Eventuella extrema miljöer. ► basstation / FTTA;

Specifikationer för Connector:
Parningsmekanism: Bayonet
Ingress Protection: IP-68
Driftstemperatur: - 40 ℃ ~ + 70 ℃
Mekanisk prestanda: Rak dragkraft 25 kg
Parningslängd: 500 parningscykler
Jacka färg: OS2 (G.652.D): Svart
OS2 (G.657.A2 / B2): Svart
Anmärkningar: Anslutningens prestandaegenskaper finns i produktspecifikationen för den anslutna anslutningstypen.

Fysikaliska egenskaper:
Kabel ytterdiameter (OD): 5,0 mm
Anslutningskabel retention: 50N @ 0 ℃ 19.4N @ 90 ℃
Kopplingshållbarhet: 500 cykler
Böjradie, minsta: 1.6mm: 16mm 3mm: 29mm
900 mikron: 9 mm

Optiska egenskaper:
Connector Insertion Loss: 0,35dB max LC / APC - OS2 båda) 0.50dB max. (LC / APC - OS2 båda)
Connector Returförlust: 0,65 dB min.

Envrionmental Properties:
Förvaring och transport temperatur: -40 ℃ till 70 ℃
Drift och installationstemperatur:

Riser: -20 ° C till 70 ° C
LSZH: -20 ° C till 70 ° C

Teknisk polaritet:

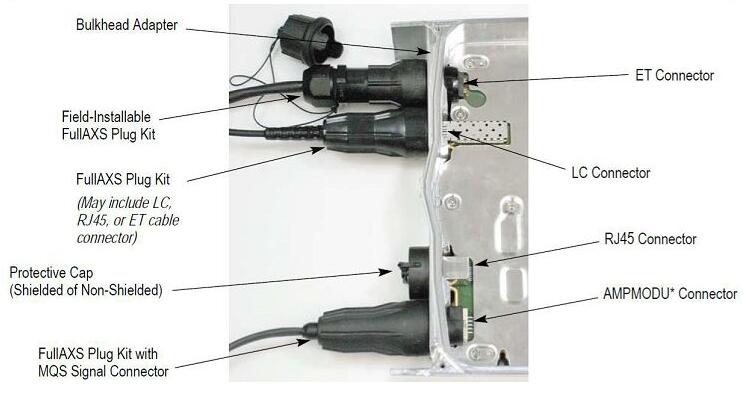

Grundläggande termer och egenskaper hos denna produkt finns i Figur som nedan:

Koppling av kontakterna:
