DWDM-inbyggnadsmodul från FOCC är en multiplexeringsteknik för våglängdsdelning baserad på TFF (tunnfilmfilter), som har en mängd våglängd och länkstruktur; Det MUX optiska signaler med olika våglängder till en enda optisk fiber för överföring, eller sönderdelas signaler i optiska fibrer till signaler med olika våglängder med DEMUX vid mottagningsänden; DWDM har 100 GHz, 200 GHz kanalavstånd, det är lämpligt för långväga, storkapacitetstamnätverk eller ultra-stor kapacitet MAN-kärnnoder. Det används ofta i telekommunikationer 5G, MAN, ryggnät, datacenter, etc. .
 |  |
LC-modul
SC-modul |  |
Specifikation
| artiklar | Enhet | DWDM-inbyggnadsmodul | ||||||||
| kanaler | CH | 4 | 8 | 12 | 18 |
| Driftvåglängd | nm | 1520 ~ 1600 | |||
| Kanalavstånd | GHz | 100G / 200G | |||
| Sändningsband | nm | ITU ± 0,11 / ITU ± 0,25 | |||
| Överföring av överföringsband | dB | ≤1.5 | ≤2.5 | ≤2,5 (med hopp) | ≤3,5 (med hopp) |
| Transmission intilliggande isolering | dB | ≥28 | |||
| Transmission Icke-angränsande isolering | dB | ≥45 | |||
| Returförlust | dB | ≥45 | |||
| Riktning | dB | ≥50 | |||
| Krusning | dB | ≤0.5 | |||
| Paketets dimension | mm | L130xW100xH25, L130xW100xH50 | |||
| Driftstemperatur | ℃ | -40 ~ + 85 | |||
| Fiber typ | 900um lös rör (eller anpassa) | ||||
| Anslutningstyp | SC / PC eller LC / PC (eller anpassa) | ||||
Bekväm installationsmetod
DWDM-inbyggnadsmodul från FOCC kan användas oberoende, den kan också användas med 3U-rack, inbyggnadsstorlekens utformning överensstämmer med Q / CT 2295-2010-standarden.
 |  |
anpassningsbar
DWDM-inbyggnadsmodulen för FOCC har olika våglängds- och länkstrukturer, och kan också lägga till expansionsportar etc. enligt kunder.

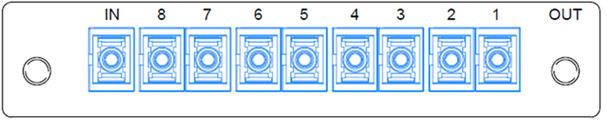

DWDM MUX eller DEMUX insatsboxmodul Anslutningstyp ： SC-typ |  |
| hamn | I | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| 8CH | Våglängd | COM | C28 | C27 | C26 | C25 | C24 | C23 | C22 | C21 |
| 4CH | Våglängd | COM | / | / | / | / | C24 | C23 | C22 | C21 |
DWDM MUX eller DEMUX insatsboxmodul Anslutningstyp ： LC-typ |  |
| hamn | I | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| 16CH + EXT | Våglängd (UP) | COM | C59 | C57 | C55 | C53 | C27 | C25 | C23 | C21 |
| Våglängd (DN) | EXT | C60 | C58 | C56 | C54 | C28 | C26 | C24 | C22 | |
| 12CH + EXT | Våglängd (UP) | COM | / | / | C40 | C36 | C32 | C28 | C24 | C20 |
| Våglängd (DN) | EXT | / | / | C42 | C38 | C34 | C30 | C26 | C22 | |
Lätt att installera 、 Tydlig identifiering
Fixeringsläget för insatsmodulbox och rack är fixeringsspänne av nittyp, som är gjord av Nylon-material godkänt av UL94V-2. Det är enkelt att installera och demontera.
Överensstämmelse med internationella standarder
DWDM-inbyggnadsmodulen för FOCC överensstämmer med RoHS, uppfyller TelcordiaGR-1209 och GR-1221.
 | Lägre insättning Lägre infogningsförlust gör DWDM-inläggslådmodul |
Högre isolering Det högre isoleringsvärdet möjliggör tillräcklig signalisolering |  |
 | Mogen produktionsteknik FOCC: s inbyggnadsmodul för insättningslåda är mogen |
Telekomnät |
MAN |
Datacenter |
