MTP LC-konvertering förbättrar anslutningen avsevärt genom att möjliggöra sömlösa övergångar mellan MTP-system med flera -fiber och traditionell LC-infrastruktur. Denna konverteringsmetod ger högre portdensitet, snabbare nätverksuppgraderingar och effektivare kabelhantering i datacentermiljöer.
Förstå MTP LC Conversion Architecture
MTP LC-konvertering syftar på processen att ansluta MTP/MPO-multi-fiberkontakter med hög-densitet till individuella LC-duplexkontakter genom specialiserade brytkablar eller kassettmoduler. En MTP-kontakt kan rymma 8, 12 eller 24 fibrer inom ett enda gränssnitt, medan LC-kontakter hanterar en fiber per anslutningspunkt. Denna konvertering överbryggar klyftan mellan äldre 10G-system som använder LC-kontakter och moderna 40G/100G/400G-nätverk som använder MTP-gränssnitt.

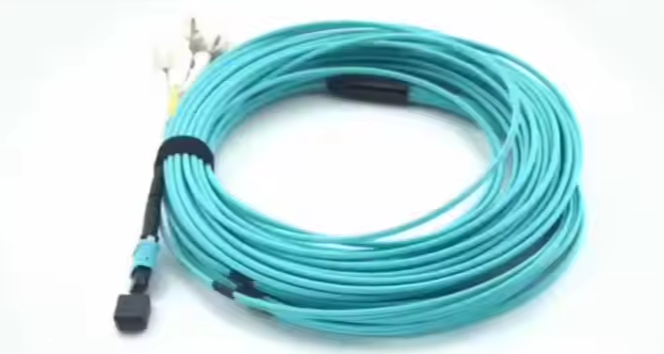

Konverteringsmekanismen förlitar sig påMTP Breakout-kabelsammansättningar som har en MTP-kontakt i ena änden och flera LC-duplexkontakter i den andra. Vanliga konfigurationer inkluderar 8-fiber MTP till 4 LC duplex och 12-fiber MTP till 6 LC duplex. Dessa förterminerade sammansättningar eliminerar behovet av individuell fiberterminering, vilket traditionellt krävde specialiserad kompetens och utrustning.
MTP-kassetter erbjuder en alternativ konverteringsmetod genom att hysa både MTP-adaptrar på baksidan och LC-adaptrar på frontpanelen. En 1U rack-monterbar kassett kan hantera upp till 96 LC-anslutningar, vilket ger exceptionell täthet i begränsat utrymme. Den interna fiberdirigeringen i dessa kassetter säkerställer korrekt polaritetshantering enligt TIA-568-standarder.
Kvantifierbara anslutningsfördelar
Rymdeffektivitetsvinster
MTP LC-konvertering ger mätbara förbättringar i rackutrymmesutnyttjande. Traditionell LC-kablar kräver individuella fiberpar för varje anslutning, vilket konsumerar betydande panelutrymme. Däremot upptar en enda 12--fiber MTP-kontakt samma plats som en SC-kontakt samtidigt som den stöder 6 LC-duplexanslutningar. Datacenter som implementerar MTP-konvertering kan uppnå 4-12 gånger högre portdensitet per rackenhet jämfört med konventionell LC-enbart infrastruktur.
Ett typiskt 1U-fiberhölje som använder MTP-arkitektur kan hantera 1 152 fibrer när man använder 24-fiber MTP-kablar. Motsvarande LC-konfiguration skulle kräva ungefär 4-5U rackutrymme för samma fiberantal. Denna utrymmesminskning leder direkt till förbättrat luftflöde, minskat kylbehov och lägre energiförbrukning per port.
Reduktion av installationstid
För-avslutade mtp lc-konverteringslösningar minskar implementeringstiden med 75 % jämfört med metoder för fältavslutning. Traditionell fiberinstallation kräver fusionsskarvning eller epoxi-polering för varje anslutning, vilket tar 5-15 minuter per anslutning. Med förterminerade MTP-system installeras en hel 12-fiberstam på under 2 minuter.
För en medelstor-datacenterinstallation som involverar 2 000 fiberanslutningar, motsvarar denna tidsbesparing cirka 150-200 timmars arbetskostnadsminskning. Elimineringen av avslutning på plats tar också bort variationer i kontaktkvalitet, vilket resulterar i mer konsekvent insättningsförlust och prestanda för returförluster över hela installationen.
Flexibilitet i migreringsväg
MTP LC-konvertering möjliggör fasade nätverksuppgraderingar utan komplett infrastrukturbyte. Organisationer som kör 10GBASE-SR-utrustning kan integrera 40GBASE-SR4-switchar med breakout-kablar som konverterar en 40G MTP-port till fyra 10G LC-anslutningar. Denna migreringsstrategi bevarar befintliga LC-patchpaneler och strukturerade kablar samtidigt som den lägger till 40G-kapacitet där det behövs.
Samma infrastruktur stöder framtida uppgraderingar till 100G och 400G genom att byta sändare/mottagare och justera fiberfiltilldelningar. Ett bas-8 mtp lc-omvandlingssystem visar sig vara särskilt effektivt för denna skalbarhet, eftersom antalet 8 fibrer delar sig jämnt för 2-fiber, 4-fiber och 8-fiber transceiverapplikationer utan att oanvända fibrer tvinnas.
Tekniska prestandaegenskaper
Optiska förlustparametrar
MTP till LC-konvertering av hög-kvalitet bibehåller insättningsförluster under 0,75 dB per anslutning, jämförbart med direkta LC-till-LC-patchkablar. Den kritiska faktorn ligger i MTP-kontaktens fler-fiberbeslagsprecision. Amerikanska Conec MTP-märkeskontakter använder mekanisk överföringsteknik- med flytande hylsor som bibehåller fiberkontakt även under en liten rotation av huset.
Generiska MPO-kontakter kan uppvisa högre förlustvariationer på grund av plaststiftklämmor som kan försämras vid upprepade parningscykler. MTP-kontakter har metallstiftklämmor och ovala -tryckfjädrar som ger mer konsekvent prestanda under 500+ införingscykler. Denna hållbarhet är viktig i dynamiska miljöer där patch-kablar kräver frekvent omkonfigurering.
Returförlustspecifikationer för mtp lc-konverteringsenheter överstiger vanligtvis 45dB för APC-gränssnitt (vinklad fysisk kontakt) och 35dB för UPC-versioner (ultrafysisk kontakt). Den vinklade poleringen av 8-graders APC-kontakter minimerar bakreflektion, vilket gör dem viktiga för höghastighets-single-mode-applikationer och koherenta transmissionssystem.
Polaritetshantering
Korrekt polaritetskonfiguration säkerställer att sändningssignaler når motsvarande mottagningsportar över länken. TIA-568-standarden definierar tre polaritetsmetoder-Typ A, Typ B och Type C-, var och en lämpad för olika nätverkstopologier. Typ B-polaritet har vunnit utbredd användning för parallelloptiktillämpningar eftersom den använder rak-genompolaritet i kassetter samtidigt som korrekt TX-till-RX-mappning bibehålls.
Växlingsbara LC-kontakter ger verktyg-mindre polaritetsomkastning, vilket gör att fälttekniker kan korrigera polaritetsfel utan att byta kabel. Dessa omkopplingsbara konstruktioner har en glidmekanism som vänder fiberpositioner i duplex LC-kontaktkroppen. Funktionen visar sig vara värdefull när man konverterar typ A stamnätsinfrastruktur till typ B aktiva utrustningsanslutningar.
Moderna universella polaritetsmetoder U1 och U2, introducerade i ANSI/TIA-568.3-E, förenklar polaritetshanteringen ytterligare genom att använda konsekventa fiberbanor oavsett utrustningstyp. Dessa metoder minskar installationsfel och möjliggör mer flexibla nätverksdesigner under installationer av mtp lc-konvertering.
Applikationsscenarier
40G till 4x10G direktanslutning
Tjänsteleverantörer och företagsdatacenter distribuerar vanligtvis 40GBASE-SR4 ryggswitchar samtidigt som de behåller 10GBASE-SR-bladswitchar under övergångsperioder. En 8-fiber MTP till 4 LC breakout-kabel ansluter en QSFP+ SR4-transceiver till fyra SFP+ SR-transceivrar, vilket gör att 40G-porten kan betjäna flera 10G-enheter.
Denna konfiguration använder fyra fibrer för sändning och fyra för mottagning, där varje fiberpar stöder en 10G-bana. Den sammanlagda bandbredden på 40 Gbps fördelar sig över de fyra 10G-anslutningarna, vilket ger en kostnadseffektiv-uppgraderingsväg som utnyttjar befintligt 10G-utrustningsinventering. Samma kabeltyp stöder 100GBASE-SR4 till 4x25GBASE-applikationer när den paras ihop med lämpliga transceivrar.
Hög-densitet ryggradsanslutning
Campusnätverk och multi-byggnadsdatacenter förlitar sig på MTP-trunnkablar för stamnätsanslutningar mellan-anläggningar. En 24-fiber MTP-trunk som går mellan byggnader slutar vid MTP-till-LC-kassetter i varje kabelskåp, och bryter ut till 12 LC-duplexportar per plats. Denna arkitektur koncentrerar fibrer i ryggraden samtidigt som de distribueras vid åtkomstpunkter.
Konverteringsmoduler möjliggör anpassning från bas-24 till bas-12 vid integration av nya 24-fiberskörningar i befintlig 12-fiberinfrastruktur. En 1×2-konverteringssele delar upp en 24-fiber MTP i två 12-fiber MTP, vilket säkerställer kompatibilitet med utplacerade kassetter och patchpaneler. På liknande sätt förvandlar 1×3-konverteringar 24-fiberstammar till tre 8-fiberanslutningar för bas-8 parallella optiksystem.
Storage Area Network (SAN) Integration
Fibre Channel SAN:er som arbetar med hastigheter på 16 Gbps, 32 Gbps och 128 Gbps antar allt mer MTP-anslutning för förbättrad porttäthet. Lagringsarrayer med 32G FC MTP-portar ansluter till individuella servrar via mtp lc-konverteringskablar, som stöder flera värdanslutningar från en enda arrayport.
128G FC Gen 7-standarden använder konfigurationer med fyra-banor som mappar naturligt till MTP-gränssnitt. En MTP-8 till 4 LC-enhet gör att en 128G-port kan ansluta fyra 32G FC-enheter, eller en enda 128G-anslutning när den används med en MTP-trunkkabel. Denna flexibilitet passar SAN-miljöer med blandade hastigheter under teknikövergångar.
Överväganden vid implementering
Kabelvalskriterier
Att välja lämpliga mtp lc-konverteringskablar kräver utvärdering av fibertyp, kontaktpolering och mantelklassificering. Single-mode OS2-fiber stöder långa-applikationer upp till 10 km med lämpliga sändtagare, medan multimode OM4-fiber hanterar 150 m vid 40G och 550 m vid 10G-hastigheter. Den nyare OM5-fiberspecifikationen utökar multimodavstånd för korta-multiplexeringsapplikationer.
Anslutningspoleringstyp måste matcha transceiverkraven-UPC för multimode och de flesta single-mode datacenterapplikationer, APC för lång-single-mode och DWDM-system. Att blanda UPC- och APC-kontakter i samma länk orsakar alltför stora förluster och potentiella skador på utrustningen på grund av luftgap vid anslutningsgränssnittet.
Jackets värderingar påverkar installationsplatserna, med OFNP-klassade kablar (plenum) som krävs i luft-utrymmen, OFNR (stigare) för vertikala löpningar mellan våningar och LSZH (halogen med låg rökhalt) föredras i internationella installationer. Mantelmaterialet och tjockleken påverkar även kabelböjningsradie-kablar med snävare radie underlättar dragning i trånga vägar men kan kosta mer.
Testning och validering
Korrekt testning verifierar både det fysiska lagrets anslutning och optiska prestanda för mtp lc-konverteringslänkar. Visuella felsökare identifierar snabbt fiberbrott eller dåliga anslutningar genom att injicera synligt rött ljus i fibern. Optiska effektmätare mäter insättningsförluster genom att jämföra ljusnivåer före och efter anslutningen som testas.
För mer omfattande validering kännetecknar optiska tids-domänreflektometrar (OTDR) hela länken inklusive kontakter, skarvar och fibersegment. OTDR-spår avslöjar platsen och omfattningen av reflekterande händelser, vilket hjälper till att diagnostisera polaritetsproblem eller skadade kontakter. OTDR-testning kräver dock specifika startkabelkonfigurationer för MTP-gränssnitt.
Tier 2-certifiering enligt TIA-568-standarder mäter insättningsförlust och längd, vilket bekräftar att länken uppfyller prestandakraven för dess avsedda hastighetsklass. Avancerade testare som Fluke Networks DSX-5000 stöder MTP-referensmätningar när de är utrustade med lämpliga testledningsadaptrar, vilket effektiviserar certifieringsprocessen för komplexa installationer.
Kostnads-nyttoanalys
Initial investering kontra långfristiga-besparingar
MTP-infrastruktur kräver högre investeringar i förväg jämfört med traditionella LC-kablar, främst på grund av specialiserade kassetter, adaptrar och för-avslutade enheter. En typisk LC-patchpanel med 12 portar kostar $100-150, medan en motsvarande MTP-kassett med 12 LC-portar varierar från $200-400 beroende på kontaktkvalitet och polaritetstyp.
Arbetsbesparingarna under installation och modifieringar uppväger dock denna utrustningspremie. Fältavslutningsarbete representerar vanligtvis 60-70 % av de totala fiberinstallationskostnaderna. För-avbruten mtp lc-konvertering eliminerar denna rörliga kostnad samtidigt som den förbättrar förstagångsframgångsfrekvensen. Projekt som överstiger 500 fiberanslutningar uppnår i allmänhet positiv ROI inom den inledande implementeringsfasen.
Operationell effektivitetsvinster
Förenklad kabelhantering minskar löpande driftskostnader genom snabbare förflyttningar, tillägg och ändringar (MAC) operationer. MTP-stamstrukturen möjliggör omkonfigurering vid distributionspunkter utan att störa trunkkablar, vilket minimerar tjänsteavbrott. Strukturerade kablagetekniker kan utföra MAC-arbete på 30-50 % kortare tid jämfört med traditionella fibernät.
Förbättrad organisation minskar också felsökningstiden när problem uppstår. Färg-kodade stövlar, tydlig etikett på kassetter och logiska portlayouter möjliggör snabbare visuell inspektion och problemisolering. För uppdragskritiska anläggningar där stilleståndskostnaderna överstiger 5 000 USD per minut, ger dessa effektivitetsförbättringar avsevärt värde utöver enkla minskningar av arbetstimmar.
Den minskade kabelvolymen från mtp lc-konvertering förbättrar kylningseffektiviteten med 15-25 % i högdensitetsinstallationer. Bättre luftflöde minskar hot spots, tillåter drift med högre omgivningstemperatur och minskar HVAC-energiförbrukningen. För ett 10 000 kvadratfot datacenter översätts detta till 15 000-30 000 USD i årliga energibesparingar beroende på lokala elkostnader.
Framtida-Proofing Network Infrastructure
400G och 800G beredskap
Nya 400GBASE och 800GBASE Ethernet-standarder utnyttjar 8-fiber respektive 16-fiber parallelloptik. Base-8 mtp lc-konverteringsinfrastruktur som distribueras idag stöder direkt dessa framtida hastigheter utan att kräva byte av stamkabel. En MTP-trunk med 8 fibrer rymmer 400G-SR8-transceivrar, medan 16-fiberstammar möjliggör 800G-SR8-anslutning.
Migrering från 100G till 400G innebär att man byter transceivrar och potentiellt utbrytande kablar, men MTP-trunkarna och kassetterna förblir i drift. Den här infrastrukturens livslängd står i kontrast till äldre -endast LC-system som kräver fullständig omskapning för parallelloptikuppgraderingar. Organisationer som planerar 5-10-åriga nätverksfärdplaner bör utvärdera base-8 MTP som den föredragna konverteringsstandarden.
Den modulära karaktären hos MTP-kassetter tillåter inkrementell portaktivering när bandbreddskraven växer. En 1U-kapsling kan initialt distribuera tre 8-fiberkassetter som betjänar 12 LC-duplexportar, med utrymme reserverat för ytterligare tre kassetter när framtida expansion sker. Denna metod för att betala-eftersom-du växer optimerar kapitalallokeringen samtidigt som den bibehåller konsekvent kabelinfrastruktur.
Kompatibilitet med Emerging Technologies
Arbetsbelastningar för AI och maskininlärning driver efterfrågan på nätverk med hög-bandbredd och låg-latens mellan GPU-kluster. Dessa applikationer drar nytta av den låga insättningsförlusten och minimala latensoverhead hos MTP LC-konverteringslösningar jämfört med aktiva optiska kablar som introducerar signalbehandlingsfördröjningar. Direkta fiberanslutningar upprätthåller under-mikrosekunders latens som är avgörande för distribuerade träningsoperationer.
Koherent optik för sammankopplingar av datacenter använder alltmer MTP-gränssnitt för högre fibereffektivitet. En 400G-ZR koherent transceiver använder en duplex LC-anslutning, men den stödjande infrastrukturen inkluderar ofta mtp lc-konvertering vid distributionspunkter för att upprätthålla arkitekturkonsistens. Samma MTP-kassetter stöder både parallelloptik och koherent pluggbara genom lämpliga adapterkonfigurationer.
Edge computing-distributioner i 5G-nätverk använder MTP-anslutning för små cell backhaul aggregering. Flera fjärranslutna radioenheter med LC-anslutningar samlas till ett centralt nav genom MTP-kablar, vilket minskar fiberantalet i begränsade ledningsvägar. Denna arkitektur skalas effektivt när celldensiteterna ökar för att möta kapacitetskraven.
Vanliga frågor
Vad är det maximala avståndet för MTP LC-konverteringslänkar?
Avståndet beror på fibertyp och transceiverspecifikationer snarare än själva konverteringsmetoden. Multimode OM4 fiber stöder 150m för 40GBASE-SR4 och 400m för 10GBASE-SR. OS2-fiber i enkelläge- sträcker sig till 10 km för 10GBASE-LR, 40 km för 10GBASE-ER och upp till 80 km för koherent optik. MTP till LC-omvandlingen introducerar minimal ytterligare förlust (0,5-0,75dB), obetydlig jämfört med fiberdämpning över dessa avstånd.
Kan jag blanda MTP-12 och MTP-8 i samma nätverk?
Ja, men noggrann planering säkerställer ett effektivt fiberutnyttjande. Konverteringskablar kan överbrygga olika fiberantal-till exempel omvandlar en 12-fiber till 8-fiberkonverteringsmodul äldre bas-12-infrastruktur till base-8 parallelloptik. Detta skapar dock 4 strängade fibrer per 12-fiberstam. Specialbyggd bas-8-infrastruktur undviker fiberslöseri och förenklar polaritetshantering för moderna transceiver-färdplaner.
Hur identifierar jag polaritetstypen för befintliga MTP-kablar?
Polaritetstyp dokumenteras vanligtvis i installationsprotokoll eller kabelmärkning. Om dokumentationen inte är tillgänglig, spåra fibervägen från sändning till mottagningsportar med hjälp av en visuell felsökare eller tonspårare. Typ B-polaritet (vanligast för parallelloptik) visar en vänd fibersekvens i ena änden, medan typ A bibehåller rak-genomgående numrering. Avancerade testare kan automatiskt detektera polaritet genom loopback-testning i båda ändar samtidigt.
Vilket underhåll kräver MTP LC-konvertering?
MTP-kontakter kräver rengöring före varje sammankoppling för att förhindra kontaminering. Använd specialiserade MTP-rengöringsverktyg (kassetter eller pennstädare-) i stället för vanliga LC-rengörare på grund av fler-fiberhylsan. Inspektera hylsans ändar-med ett fibermikroskop innan viktiga anslutningar. Byt dammskydd omedelbart efter frånkoppling för att skydda exponerade hylsor från luftburna partiklar. Periodisk testning (årligen eller efter 50+ parningscykler) verifierar att insättningsförlusten ligger inom specifikationen.
Datacenter som söker förbättrad densitet, flexibilitet och framtida-beredskap finner ett stort värde i MTP LC-konverteringsstrategier. Kombinationen av utrymmesbesparingar, installationseffektivitet och flexibilitet för uppgraderingsvägar hanterar flera infrastrukturutmaningar samtidigt. Organisationer som utvärderar fiberinfrastruktur bör bedöma sin tillväxtbana för bandbredd-nätverk som förväntar sig utrustningslivscykler i flera-generationer drar mest nytta av konverteringsinvesteringen, medan specialiserade distributioner med stabila 10G-krav kan hitta traditionell LC-anslutning tillräcklig för deras behov.
Det viktigaste är att matcha konverteringsarkitekturen med faktiska planer för migrering av utrustning. Base-8-system är i linje med moderna färdplaner för parallelloptik från 40G till 800G, medan bas-12-infrastrukturen fungerar främst under övergångsperioder. Korrekt planering i det inledande installationsskedet förhindrar kostsamma ombyggnader och säkerställer att fiberanläggningen förblir relevant över flera teknikgenerationer.
