I ungefär en av femtonde MPO-distributioner som vi hanterar spårar grundorsaken till första-dagens länkfel tillbaka till polaritetsfel-inte ett anslutningsfel, inte en skadad fiber, utan ett specifikationsfel på den ursprungliga inköpsordern. Den fysiska anslutningen ser korrekt ut, insättningsförlusten går över och ingen upptäcker problemet förrän-uppstår.
TIA-568.3-D definierar tre polaritetsmetoder specifikt eftersom multifiberanslutning skapar kartläggningskomplexitet som enkelfiber LC-anslutningar aldrig varit utsatta för. Standarden förhindrar exakt detta felläge, men bara när inköps- och installationsteam anger rätt metod för sin arkitektur i förväg.
Metod A, B och C: Beslutslogiken
Dessa tre metoder är inte utbytbara. Var och en förutsätter en specifik systemarkitektur och att specificera fel garanterar länkfel.
Metod A
upprätthåller rak-fibermappning: Position 1 kommer till position 1. Trunkkabeln har en nyckel-upp och en nyckel-ner. Den här metoden är designad för strukturerade kablagesystem där MPO-kassetter eller patchpaneler hanterar Tx-Rx flip internt. Trunk förblir "dum"-det förlänger helt enkelt fiberbanan utan att ändra polariteten. Om din design inkluderarkassettmodulervid distributionspunkter är metod A-trunkar standardspecifikationen enligt TIA-568.3-D avsnitt 5.3.1.
Metod B
vänder hela fiberuppsättningen: Position 1 anländer till position 12. Båda kontakterna är nyckel-upp. För QSFP+ SR4,QSFP28 SR4, eller QSFP-DD DR4-sändtagare som ansluter direkt utan mellanliggande kassetter, är metod B den enda konfigurationen som justerar Tx-banor med Rx-banor. IEEE 802.3 klausul 86 (40GBASE-SR4) och klausul 95 (100GBASE-SR4) antar denna filmappning.
Ett kantfodral som är värt att flagga: installationer före-2015 från vissa tillverkare använde icke-standard kassettledningar. En metod B-trunk i den miljön kan dubbla-signalen och återskapa Tx-to-Tx-felet. Innan du anger metod B för ett uppgraderingsprojekt, begär kopplingsscheman från din kassettleverantör eller verifiera pinouts mot TIA-dokumentation.
Metod C
vänder intilliggande fiberpar: Position 1 till Position 2, Position 3 till Position 4. Detta designades för duplexmigreringsscenarier där varje par representerar en separat Tx-Rx-kanal. Metod C fungerar inte för parallelloptik och förekommer sällan i nya datacenterspecifikationer. Om en leverantör erbjuder kablar av typ C för 100G-utbyggnad, behandla det som en diskvalifikationssignal.
Där polaritetskostnaderna faktiskt ackumuleras
Kabeln i sig är sällan den dyra delen. Vid en typisk 100-fiberinstallation representerar kabel- och kontaktkostnaderna ungefär en-fjärdedel av den totala installationskostnaden. Arbetskraft, testutrustning och projektkostnader står för de återstående tre fjärdedelarna.

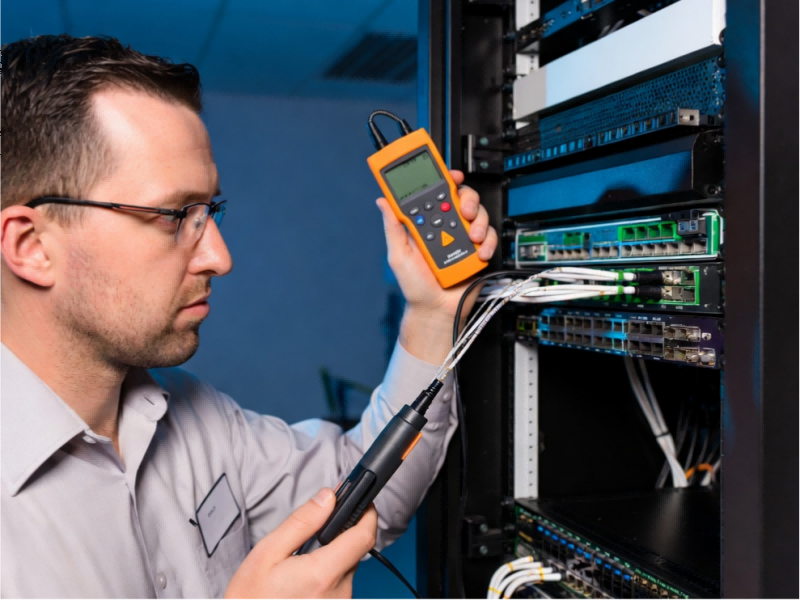

Polaritetsfel angriper kategorierna arbete och overhead direkt. En enda felaktig trunk triggar vanligtvis 2–4 timmar fiber-genom-fiberspårning med VFL och effektmätare. Åter-beställningar för anpassade-längd för-avslutade sammansättningar löper 5–15 arbetsdagar, och de flesta leverantörer accepterar inte returer på avskurna-till-produkter. Varje nedströmslänk kräver sedan om-verifiering-på en rygg med 96 fibrer, vilket kan innebära 8–12 ytterligare tekniktimmar beroende på din testutrustning och dokumentationsstatus.
För distributioner där nätverkstillgänglighet kopplas till intäkts-samlokalisering-live-datum, driftsättning av GPU-kluster, produktionslinjeautomatisering-medför dessa förseningar direkta ekonomiska konsekvenser. Det är därför upphandlingsspecifikationen är viktigare än enhetskabelpriset.
Fält-Changeable Connectors: Real Capability and Hard Limits
MTP PRO-kontakterfrån US Conec tillåter omkonfigurering av polaritet i fält. En tekniker kan vända en nyckel-uppåt-till-nyckel-nedåt med ett handverktyg, vilket effektivt konverterar en typ A-kabel till typ B på mindre än sextio sekunder utan att exponera fiberändarna. För multimode-installationer där polaritetsfel vanligtvis uppstår på patchkabelnivå, ger detta ett genuint försäkringsvärde.
Den hårda gräns som produktlitteraturen ofta underbetonar:Ändring av fältpolaritet fungerar endast på UPC (platt) polish.Single-mode APC-kontakter använder en 8-graders vinklad ändyta för att minimera bakåt-reflektion. Den vinkeln gör fysisk rotation omöjlig utan att förstöra det optiska gränssnittet. För enkel-läge 400G DR4, 400G FR4 eller någon optik med{11}}lång räckvidd är fält-föränderlig polaritet inte ett återställningsalternativ – du måste ange korrekt vid beställningstidpunkten.
MTP PRO-kontakter har en prispremie på 15–25 % jämfört med standard MTP på motsvarande kvalitetsnivåer. Avkastningen beror på ditt projekts riskprofil: om dina installationsteam har en stark dokumentationsdisciplin och verifieringsprocesser före-implementering kan standard-MTP vara tillräckligt. Om dina projekt ofta stöter på polaritetsöverraskningar vid uppkomsten-, betalar sig premien vanligtvis tillbaka på den första undvikna om-beställningen.
Vad du ska kontrollera innan du utfärdar en inköpsorder
MPO-anslutningsmarknaden är fragmenterad och kvalitetsskillnaden mellan leverantörerna är betydande. Den lägsta offerten korrelerar ofta med den högsta fältfelfrekvensen.
När man utvärderar MPO-kabelleverantörer för datacenterinfrastruktur skiljer dessa verifieringspunkter kvalificerade leverantörer från råvaruåterförsäljare:
Fabrikstestdokumentation.
Varje för-avslutad sammansättning ska skickas med förlustdata per-fiberinförande, inte en generisk "testad" etikett. För 400G-länkar där kanalinsättningsförlustbudgetar faller under 1,5 dB behöver du faktiska IL-värden för att verifiera länkmarginalen. Be leverantörer om provtestrapporter före kvalificering.
Anslutningsspecifikation.
Äkta MTP-kontakter från US Conec har snävare hylstertoleranser än generisk MPO. För applikationer över 100G är anslutningskvaliteter med låg-förlust (MTP Elite eller motsvarande, vanligtvis Mindre än eller lika med 0,35 dB max IL) inte ett premiumalternativ-de är ett länkbudgetkrav. FOCC är en certifierad tillverkare av amerikanska Conec MTP®-kontakter, med komponenter från MTP-märket som är helt kompatibla med IEC 61754-7 och TIA-604-5.
Flexibilitet i antalet fibrer.
400G SR8 och 800G DR8 kräver16-fiber MPO-kontaktermed en offsetjusteringsnyckel som är fysiskt inkompatibel med 12-fiberadaptrar. Leverantörer som endast lagerför Base-12-lager kan inte stödja din nästa uppgraderingscykel.
Polaritetsverifieringsprocess.
Hur bekräftar leverantören polaritetstyp före leverans? Visuell inspektion av nyckelorientering är otillräcklig. Optisk testning som bekräftar fiber 1-till-12-mappning är minimistandarden.
Ledtid och logistik.
Standardleverans kontra påskyndade ärenden för projektschemaläggning. FOCC skickas inom 48 timmar för standardkonfigurationer, med leverans samma-dag tillgänglig för lagerförda varor.
Kvalitetsacceptanskriterier.
För beställningar över 500 stycken, bekräfta leverantörens AQL-standard och om inkommande inspektionsrapporter tillhandahålls. RoHS- och REACH-certifikat ska skickas med beställningen eller vara tillgängliga på begäran utan extra ledtid.
Specifikationsspråk för teknisk upphandling
För anbudsförfrågningar och inköpsorder som involverar MPO-infrastruktur är att göra krav explicita i inköpsdokumentationen det mest tillförlitliga sättet att förhindra polaritetsfel:
Polaritetsmetod:"AllaMPO stamkablarska tillverkas med TIA-568.3-D metod B (omvänd) polaritet om inte annat anges per rad."
Testkrav:"Leverantören ska tillhandahålla testdata för insättningsförlust för varje fiberposition, mätt enligt IEC 61300-3-4, med resultat som är mindre än eller lika med 0,35 dB för lågförlustklass eller mindre än eller lika med 0,50 dB för standardkvalitet."
Kopplingsklass:"Anslutningar ska vara av märket MTP (US Conec) eller motsvarande som uppfyller IEC 61754-7 med insättningsförlustprestanda verifierad till specificerad kvalitet."
Märkning:"Varje kabel ska vara märkt i båda ändar med polaritetstyp (A/B/C), fiberantal och unikt serienummer som kan spåras till fabrikstestprotokoll."
Begär en specifikationsgranskning
Om ditt nuvarande projekt involverar MPO-infrastruktur-oavsett om det är ny implementering, hastighetsuppgradering eller migrering från äldre system-skicka dina sändtagares modellnummer och arkitekturdiagram till vårt applikationsteknikteam. Vi kommer att verifiera polaritetskrav och bekräfta kabelspecifikationer innan du förbinder dig till en beställning.
För bulkkrav över 500 sammansättningar erbjuder FOCC anpassad färgkodning för jacka för att förenkla installations-fasidentifiering, tillsammans med konsoliderade testdokumentationspaket formaterade för datacenterdrifttagningsposter.
