Vilken MPO-patchkabel passar nätverk?

Dec 08, 2025

Lämna ett meddelande


mpo patch cable


Jag har funnits i datacenter tillräckligt länge för att veta att att välja fel patchkabel kan förvandla en tisdag eftermiddag till en tre-dagars mardröm.MPO kablarär inte komplicerade när du väl får kläm på dem, men det finns en hake-marknaden är översvämmad av alternativ, och alla är inte värda dina pengar.



Vi kommer inte att berätta att allt är "spets-" eller "revolutionärt". Vissa kablar fungerar bättre för specifika tillämpningar. Det är bara verkligheten.



Grunderna som ingen bryr sig om att förklara



MPOstår för Multi-fiber Push On. MTP är i grunden MPO:s finare kusin-samma fotavtryck, bättre toleranser, tillverkad av US Conec. Människor använder dessa termer omväxlande och ärligt, för de flesta applikationer kan du också. Puristerna kommer inte att hålla med. Låt dem.

Det som spelar roll är detta: dessa kontakter packar 8, 12 eller 24 fibrer i ett enda gränssnitt ungefär lika stort som en miniatyrbild. Det är hela poängen. Densitet. Utbyggnadshastighet. Mindre saker att hantera.



Fiberräkning är inte bara en siffra



Det är här saker och ting blir intressanta. 12-fiberkonfigurationen har varit arbetshästen för alltid. Det fungerar med 40G QSFP+ transceivers. Det finns överallt. Men om du bygger något nytt-säg, för 400G eller mer, börjar 8-fiberbasen vara mer vettig.

Varför? Eftersom 400G-SR8 använder 8 fibrer. 200G-SR4 använder 4 fibrer. Branschen har varit låst i detta 12-fiberparadigm i flera år, och nu finns det slöseri. Du har fiberpar som sitter där och gör ingenting. Vissa människor bryr sig inte. Revisorer brukar göra det.

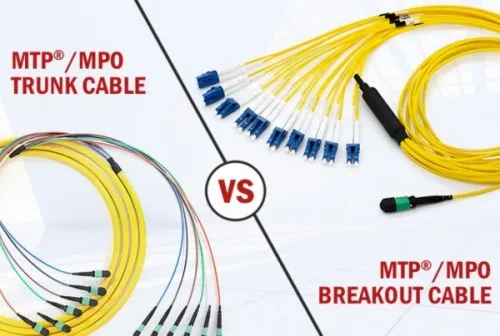

Argumentet för 24-fiberstammen

Stamkablar med 24 fibrer (det vill säga två 12-fiberenheter i en mantel) är populära för ryggradskörningar. Ger mening - färre kabeldragningar, renare vägar. Men jag har sett installationer där den andra uppsättningen med 12 fibrer aldrig använts eftersom tillväxtprognoserna var... optimistiska. Planera din kapacitet ärligt.

mpo patch cable



Polaritet: Saken som bryter distributioner



Polaritetshantering är där jag ser installationer falla isär. Det finns tre metoder-Typ A, Typ B och Typ C. Var och en hanterar sändnings-/mottagningsväxlingen på olika sätt.

Typ

Anslutningsarrangemang

Bäst för

Typ A

Knapp upp till knapp upp, rakt

Duplex LC breakouts

Typ B

Tangent upp till knapp ner, omvänt

Direkt MPO-till-MPO-länkar

Typ C

Knapp upp för att knapp upp, par vänds

Mindre vanliga, äldre system

Typ B är vad de flesta 40G- och 100G-utrustningar förväntar sig. Gå bara med typ B om du inte har en specifik anledning att inte göra det. Jag menar allvar-det kommer att spara timmar av felsökning.



Man vs Kvinna: Kontrollera två gånger

mpo patch cable



请替换当前内容 Arkitektonisk design & planering cepteur sint occaecat cupidatat proident, tagit hela min själ i besittning, som dessa ljuva vårmorgnar som jag njuter av med hela...Arkitektonisk design & planering cepteur sint occaecat cupidatat cupidatat proident, like these sweet mornings of our hela min
Lorem ipsum dolor sit ament, consectetur adipisicing elit,sed do eiusmod tempor incididunt labore et dolore magna aliqua. det enim ad minim veniam.





MPO-kontakter har stift (hane) eller inte (hona). De flesta sändtagare är hanar. Så dina patchkablar bör vara hona. Pin alignment är hur kontakten uppnår låga insättningsförluster-om du parar två hanar tillsammans, kommer du att ha en dålig tid. Och böjda stift. Mestadels böjda stift.



Multimode vs Single Mode: Avståndet bestämmer



Den här är faktiskt okomplicerad. Single mode (OS2) går långt-kilometer. Multimode (OM3/OM4/OM5) stannar i byggnaden. För datacentersammankopplingar inom samma campus är multimode fortfarande vettigt. Transceivrarna är billigare och du kör inte fiber över staden.

OM4 har blivit standardalternativet för flera lägen. Den klarar 100G ut till 150 meter vid 850nm. OM5 lägger till stöd för SWDM-våglängder, men ärligt talat har adoptionen gått långsamt. OM3 fungerar fortfarande bra om dina löpningar är under 100 meter och din budget är knapp.



mpo patch cable



Insättningsförlust-Där billiga kablar går sönder



Det här är specifikationen som skiljer anständiga MPO-kablar från skräp. Standardkontakter kör cirka 0,5-0,7 dB per kopplat par. Låg-förlustversioner når 0,35 dB eller bättre. Ultralåg förlust kan gå under 0,25 dB.

Spelar det någon roll? Beror på. Om du kör en kort patch, förmodligen inte. Men koppla ihop några kontakter i ett strukturerat kabelsystem och dessa förluster ökar snabbt. 400G-sändtagare är mindre förlåtande än 10G-de optiska budgetarna är snävare. Betala för det goda om du planerar för morgondagens hastigheter.



Snabbreferens: Förlustklasser

Kvalitet

Insättningsförlust

Användningsfall

Standard

Mindre än eller lika med 0,7 dB

Grundläggande 10G/40G-länkar

Låg förlust

Mindre än eller lika med 0,35 dB

100G-distributioner

Ultralåg förlust

Mindre än eller lika med 0,25 dB

400G/800G, multi-hopp



Jackets betyg: Kodöverensstämmelse är viktig



OFNP (plenum) kablar kan gå i luft-hanteringsutrymmen. OFNR (stigare) kablar fungerar i vertikala sträckor mellan våningarna. LSZH (low smoke zero halogen) krävs i vissa regioner, särskilt Europa. PVC är det billigaste alternativet för kontrollerade miljöer.

Övertänk inte detta. Kontrollera dina lokala koder, kontrollera vad som finns ovanför dina takplattor och specificera därefter. Brandvakten bryr sig inte om din tidslinje för utplacering.



Real Talk: Vilken kabel för vad








AI- och GPU-kluster:

Dessa saker är sugna på bandbredd. 800G är dit det går. Använd OM4 eller OM5 med ultralåga-förlustkontakter. 8-fiber eller 16-fiberbas beroende på val av sändare/mottagare. Bli inte billig - hela poängen med klustret är genomströmning.





Standard företagsdatacenter:

12-fiber OM4, typ B-polaritet, lågförlustklass. Detta täcker 40G/100G bekvämt. Du kommer att klara dig i flera år.





Samlokalisering och operatörs-neutrala faciliteter:

Single mode OS2 om du möter-mig-rumsanslutningar. Kunderna förväntar sig det, och avstånden kan bli konstiga i de byggnaderna.





Campus ryggrad:

Enkelläge för allt över 300 meter. Under det fungerar multimode men enkelläge framtidssäkrar- bättre. Jag har sett för många rippa-och-projekt där någon försökte sträcka multimode utöver dess gränser.







Saker jag önskar att någon berättade för mig tidigare



Testa alltid kablar före installation. Alltid. Fabrikstestrapporterna är trevliga men saker händer under frakten.

Håll ändytorna på hylsan rena. En dammfläck vid dessa tätheter orsakar problem. IPA-servetter och inspektionsomfattningar är inte valfria.

Märk allt. Båda ändarna. Inkludera polaritetstyp, fiberantal och kabel-ID. I framtiden kommer du att vara tacksam.

Lager reserv patch kablar. Inte många-bara tillräckligt. MPO ledtider kan vara långa för anpassade längder.

Böjradien på dessa kablar spelar normalt minst . 7.5mm roll. Böj dem inte i kabelrännor.



Bottom Line



Det finns ingen enskild "bästa" MPO-kabel. Det finns rätt kabel för ditt nätverk. Ta reda på dina hastighetskrav, avståndsbegränsningar och tillväxtplaner. Matcha polariteten till din utrustning. Köp kvalitetskontakter eftersom fiberoptik är oförlåtande mot slarv.

Och om du fortfarande är osäker efter att ha läst detta? Ring en leverantör du litar på, berätta exakt vad du bygger och be om rekommendationer. De bra kommer inte att sälja dig för mycket.

- - -
