Beskrivning
5817 FOSC -serie av kupolstängning är en familjeproduktlinje, tillgänglig i tre storlekar: 5817- a, 5817- b och 5817- c . Alla storlekar är designade för användning med kommentar kabelkonstruktion (lös buffertrör, lös fiber), i varje miljö (flyg, pedal, pedhol, handhol, handhol, handhol, handhol, handhol, handhol, handhol, handhol, handhol, pedhol, pedhol, pedhol, pedhol manhole) . FOC 09-5817- B Stängning är mitten i 5817 FOSC -serien som ger max kapacitet upp till 360f .
Särdrag
● Tillverkad av modifierad teknikplast med hög styrka, anti -påverkan och myra icorrosion .
● Kabeldiameter: 1 oklippt port Möt φ 10-25 mm kabel; 4 grenportar möter φ 14-22 mm kabel; 12 grenportar möter 8-16 mm kabel
● Produktkapacitet: Enkel fiber max kapacitet är upp till 360F, varje fack stöder 12f eller 6F
● Installationsmetod: Lämplig för direkt begravd, antenn, pol, rörledning, manhål, etc. .
● Tätningsläge: Värmeskapstätning antas för kabelportar, med skyddsgrad i IP 68.
● 3 typer av skarvbrickor finns tillgängliga för urval, inklusive 12F -bricka, 6F -bricka och splitterbricka
Specifikation
|
Modell nr . |
Fo09-5817-B |
||
|
Stil
|
Kupol
|
||
|
Dimensioner (mm)
|
500 × Φ270
|
||
|
Vikt (kg)
|
7.5 - 8.0
|
||
|
Material
|
Pp+gf
|
||
|
Tätningstyp
|
Värmekrymptätning
|
||
|
Skyddsgrad
|
IP68
|
||
|
Kabelportar
|
Oval hamn
|
1
|
Φ10 - φ25 mm
|
|
Grenhamn
|
4
|
Φ14 - φ22 mm
|
|
|
12
|
Φ8 - φ16 mm
|
||
|
Stängning max kapacitet
|
Enstaka fiberpläsning
|
||
|
Skarpfackkapacitet
|
Enstaka fiberstickning per bricka
|
||
|
Max no . Tray installerat
|
30 st/60 st
|
||
|
Spy
|
2 st 1: 4 eller 1 st 1: 8
|
||
|
Installation
|
Antenn, vägg, pol, underjordisk, pipeline etc .
|
||

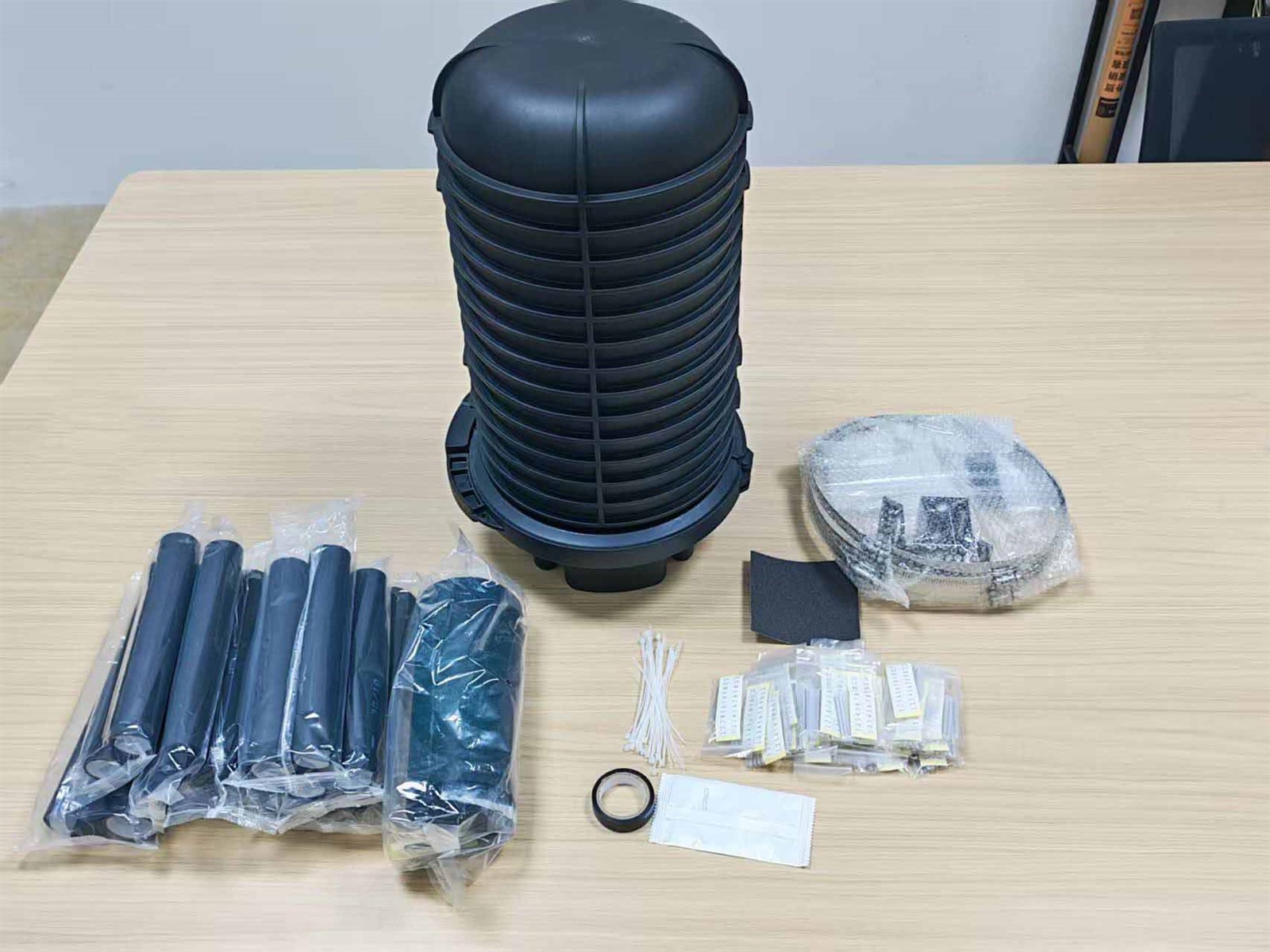

Produktutseende
Strukturritning
Beställningsinformation
|
Typ
|
storlek
|
Inre kartongstorlek
|
Yttre kartongstorlek
|
|
Foc 09-5817- b
|
Φ500 × Φ270
|
650 × 315 × 285 mm (1 st)
|
Ingen
|
