Alla som har sett sci-fi-filmen Top Player borde veta att folk i filmen kallar den virtuella verklighetsvärlden för "oas", medan internetteknikjättarna i verkligheten kallar den för metauniversum. Med den underliggande teknikens mognad har hårdvara och mjukvara nått tröskeln. År 2021 kommer begreppet "metauniversum" att bli populärt. Faktum är att Tencent, Microsoft, ByteDance, Facebook och andra jättar redan har vidtagit åtgärder.
Tidigare föreslog Facebooks vd Mark Zuckerberg att Facebook skulle bli känt som ett "metauniversumföretag" och hoppades kunna genomföra denna strategiska förändring under de kommande fem åren. Nyligen har laddningshuvudnätverket erhållit den optiska fiberns snabbladdning CC-linjeprodukten lanserad av Facebook baserat på konceptet "metauniversum".
Denna kabel är designad separat med optisk fiber och kopparkabel. Förutom att stödja 60W PD-snabbladdning, stöder den även höghastighetsdataöverföring och nätverksfunktioner. Dessutom lanseras kabeln utifrån konceptet "metauniversum", som är speciellt designat för VR-entusiaster. Därför är den 5 meter lång och möter användarnas behov av VR-spel. Laddningshuvudnätverket kommer att demontera denna kabel i detalj för att se hur den är gjord.
1, Utseende av Facebook Oculus VR dedikerad datakabel

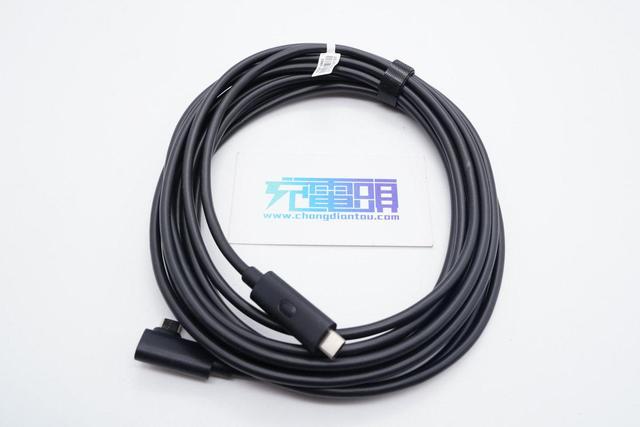

Kablarna är knutna och arrangerade med magiska remmar, vilket ger ett direkt intryck av både vikt och längd.

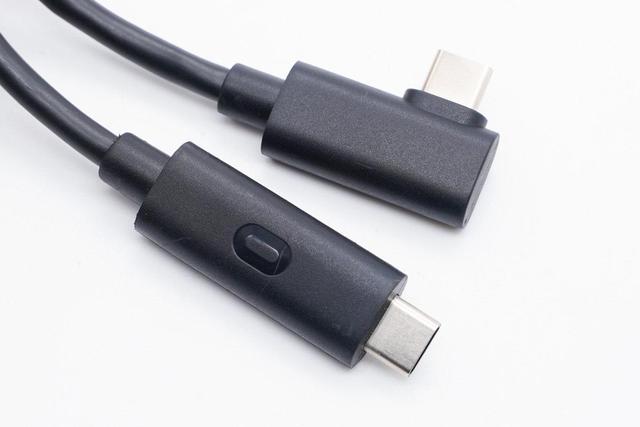

Båda ändarna av kabeln är utformade med raka ändar och armbågar, och antiböjningsbehandling är gjord. Trådhuvudskalet är frostat för enkel pluggning.

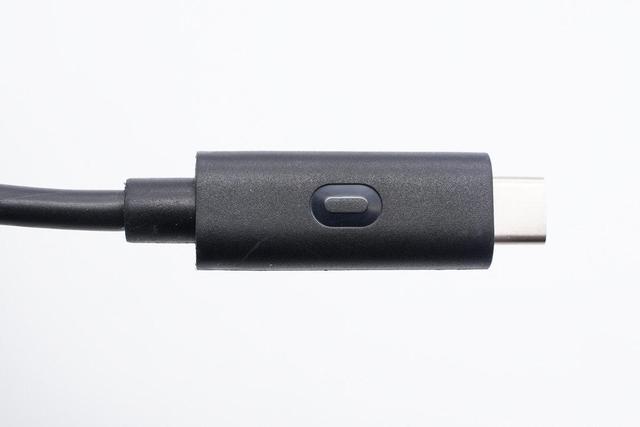

Mitten av det raka huvudhuset är utformat med en ljus ansiktsring.

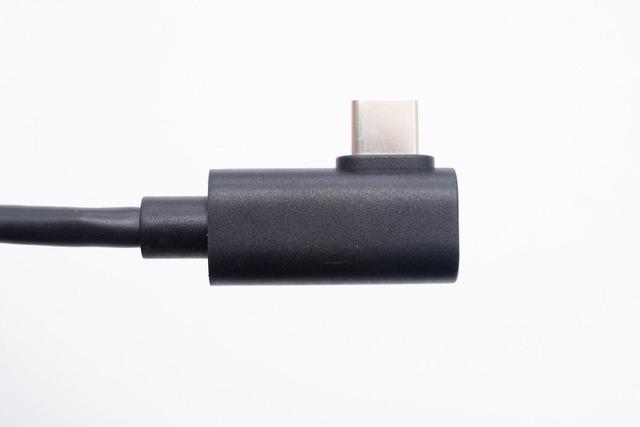

Den andra änden är utformad med en armbåge. Att ansluta VR-utrustning kan minska böjningen och skydda kabeln.

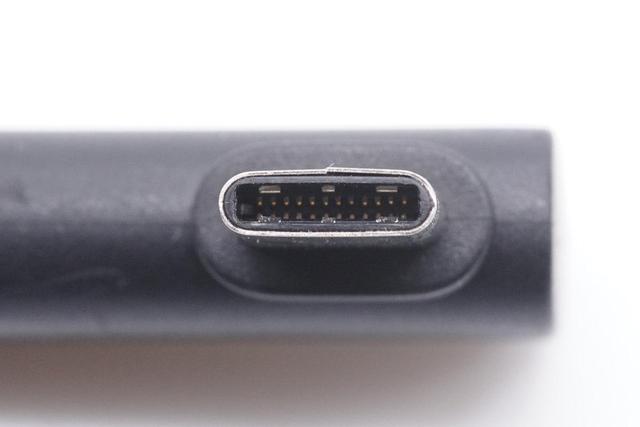

Närbild av USB － C hane, full PIN-design

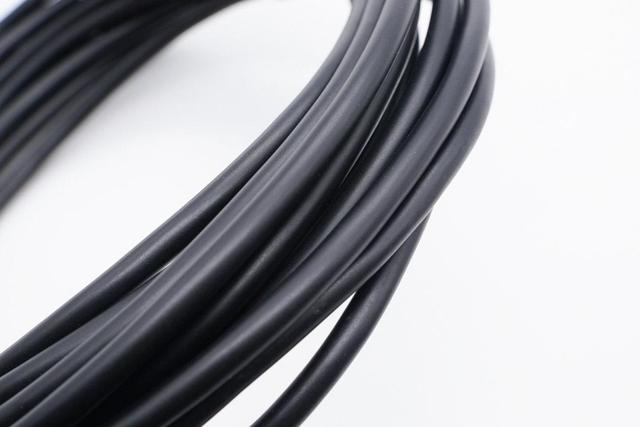

Trådkroppen är stark och flexibel, och den övergripande huden är slät utan grader.

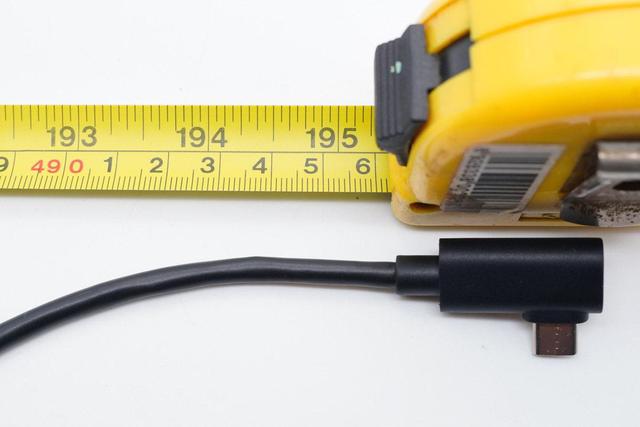

Den uppmätta längden på hela kabeln är cirka 5 meter, vilket också är designat för VR-entusiaster.
Diametern på trådkroppen är 4,5 mm.

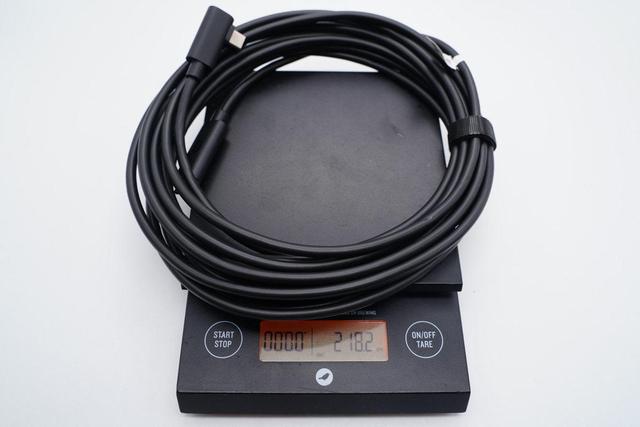

Vikten är ca 218g.

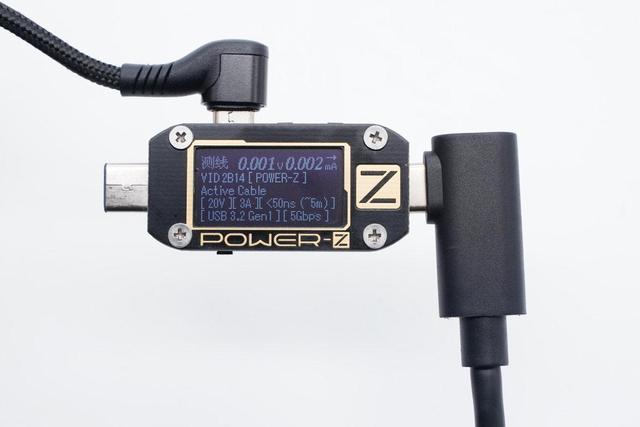

Slutligen, med hjälp av ChargerLAB POWER － Z KM001C, mäts det att kabeln är utrustad med ett E-Marker-chip och en aktiv kabel. Den visar att kraftöverföringskapaciteten är 20V3A, stöder en maximal 60W PD-snabbladdning, och överföringsspecifikationen är USB3.2 Gen1, som vanligtvis kallas USB3.0, 5Gbps.
2, Demontering av Facebook Oculus VR dedikerad datakabel
Skär isär det raka plasthuset.
De invändiga små plattorna är förstärkta och skyddade med hårt tätningslim och stålhylsor, och mitten av stålhylsorna är klistrade med värmeavledande kopparfolie.
Demontera stålhylsan, fäst isoleringstejp på insidan och håla ur motsvarande kopparfolieyta. Mitten av den lilla brädan är klistrad med kopparfolie, periferin fixeras med liminjektion, och trådkärnan är också gjuten till en helhet för skydd.
Demonteringssammanfattning av laddningshuvudnätverk
Även om detta är en produkt som lanserats av Facebook specifikt för VR-området, kan den även användas för bärbar dator, surfplatta, mobiltelefon och andra enheter när det gäller prestanda, och ena änden är designad med en armbåge för bättre användarupplevelse vid anslutning av enheter. Kabellängden är upp till 5 meter, vilket uppfyller VR-användares krav på långa kablar.
Efter demontering av laddningshuvudnätverket visar det sig att den interna designen av trådhuvudena i båda ändar är i princip densamma, men skillnaden är att den raka änden dessutom är utrustad med ett E-MARKER-chip. Dessutom är båda ändarna utrustade med STM8S003 enkelchips mikrodatorkontrollterminalfunktion. Dessutom finns det chips som omvandlar USB-C-signaler till elektriska signaler, som överförs genom optisk fiberanslutning. Flisen är också täckta med plastskal, metallplåtar och kopparfolier för skydd och värmeavledning.
Chipet, det lilla kortet och trådkärnan inuti hela terminalen skyddas av formsprutning, och den yttre stålhylsan är förstärkt med punktsvetsning, så designen är rimlig och skyddande. Vid kapning av trådkroppen visar det sig dessutom att det finns ett stort antal Keff-stagstrådar blandade inuti, så kabeln är mycket flexibel och draghållfast.
