Vad är WDM
WDM (Wavelength Division Multiplexing) är en av de optiska kommunikationsteknologierna för att sända signaler med stor kapacitet som kallas våglängdsdelningsmultiplexering. Figur 1 visar ett schematiskt diagram över WDM-överföring. På transmissionssidan av WDM bereds flera halvledarlasrar (LD) som avger ljus med olika våglängder, och varje LD moduleras för att skapa signalljus. Dessa signalljus sänds till en optisk fiber med hjälp av en multiplexer (även kallad Mux). På den mottagande sidan används en våglängdsdemultiplexer (även kallad DeMultiplexer: DeMux) för att dela upp ljuset i varje våglängd, och fotodetektorn (PD) tar emot signalen. Jämfört med att skicka en signal med en våglängd är det att skicka med två våglängder dubbelt så många, och med tre våglängder är det möjligt att skicka fler signaler genom att använda fler våglängder.
Skiss 1. Schematiskt diagram över WDM-transmission
CWDM (Grov WDM) är en WDM med stort våglängdsavstånd.
Vid WDM-sändning kan fler signaler skickas när fler våglängder används, men för att använda många våglängder är det nödvändigt att dela upp ett visst våglängdsband i smala våglängdsintervall. Om våglängdsavståndet är smalt kommer priset att öka eftersom det är nödvändigt att göra LD-våglängden och de delar som filter som skiljer varje våglängd mycket exakta. Å andra sidan, om våglängdsavståndet är stort, kommer mängden signaler som kan skickas att vara liten, men systemet är billigt. Därför har ITU-T (Telecommunication Standardization Division of the International Telecommunication Union) definierat två WDM-våglängdsintervall så att ett system som är lämpligt för varje applikation kan användas. Den ena är en standard med ett smalt våglängdsintervall som kallas DWDM, vilket är lämpligt för överföring med stor kapacitet. Den andra är en standard med ett brett våglängdsintervall som kallas CWDM, vilket är lämpligt för överföring av 50 till 80 km där kapaciteten inte är så stor.
Bild 2 visar CWDM-våglängden. Den centrala våglängden är 18 våglängderna delade från 1271 nm till 1611 nm inklusive O-bandet, E-bandet, S-bandet, C-bandet och L-bandet med 20 nm-intervaller . Egentligen finns det få fall där alla 18 våglängder används och 8 våglängder på 1471 nm till 1611 nm eller 4 våglängder från {{10} }} nm till 1611 nm används ofta. Detta beror på att många generella massproducerade optiska komponenter kan användas i detta våglängdsband. Till exempel kan ett CWDM-filter som används för våglängdsdelning / multiplexering, en enhetlig Mux / DeMux-enhet och en optisk add / drop-modul (OADM) som extraherar och lägger till specifika våglängder användas.
Under de senaste åren har 100 GbE-LR 4 höghastighets-optisk kommunikationsteknik med fyra våglängder i 1300 nm-bandet (O-band) upprättats och CWDM i detta våglängdsband , som skiljer sig från CWDM i våglängdsbandet som har varit den viktigaste användningen är att locka uppmärksamhet.
Skiss 2. CWDM våglängd
DWDM (Dense WDM) är en WDM med ett smalt våglängdsintervall.

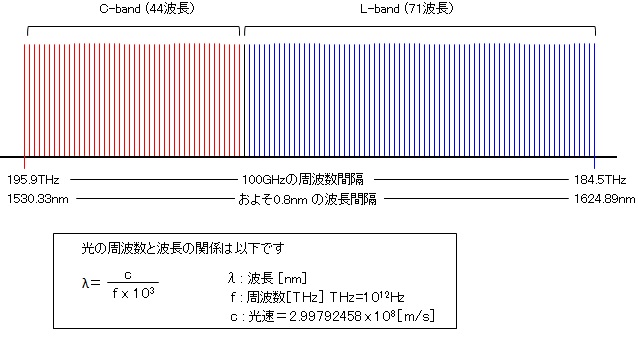

Fig. 3 visar DWDM-våglängden. För DWDM bestäms avståndet av ljusets frekvens, inte våglängden. Eftersom DWDM används på långvägstransmission med en optisk förstärkare används endast C-bandet och L-bandet som är lätta att förstärka, och våglängden är mycket finfördelad för att öka överföringskapaciteten. Förutom 100 GHz-avstånd finns det också en 200 GHz-avståndsstandard. Mer information finns i: ITU Grid DWDM-referenstabell. Du kan använda massproducerade optiska komponenter som DWDM-filter, Mux / DeMux-enheter, AWG-moduler och optiska add / drop-moduler (OADM) för våglängdsdelning.
Skiss 3. DWDM-frekvens (våglängd)
Nätverk där WDM används
Bild 4 visar en bild av det optiska kommunikationsnätverket. Nätverket är indelat i ett kärnnätverk som ansluter större städer, ett metronätverk som förbinder stora områden inom prefekturen och ett åtkomstnätverk som kopplar hem och företag. DWDM används för kärnnätverk. Den använder ett stort antal våglängder för stor kapacitet, och den använder en optisk förstärkare för överföring på lång avstånd. CWDM används främst i tunnelbananät. CWDM är baserat på förutsättningen att ingen optisk förstärkare används, och kommunikationsavståndet är cirka 50 km till 80 km. De flesta områden i prefekturer kan täckas utan en optisk förstärkare, men om fiberförlusten är större än väntat eller om du vill förlänga avståndet lite längre kan du använda CWDM-förstärkaren som utvecklats av oss.
Skiss 4. Bild av det optiska kommunikationsnätverket
