2 ~ 24 Core Single Mode & Multimode Outdoor Armored GYXTW Fiber Optic Cable
 |

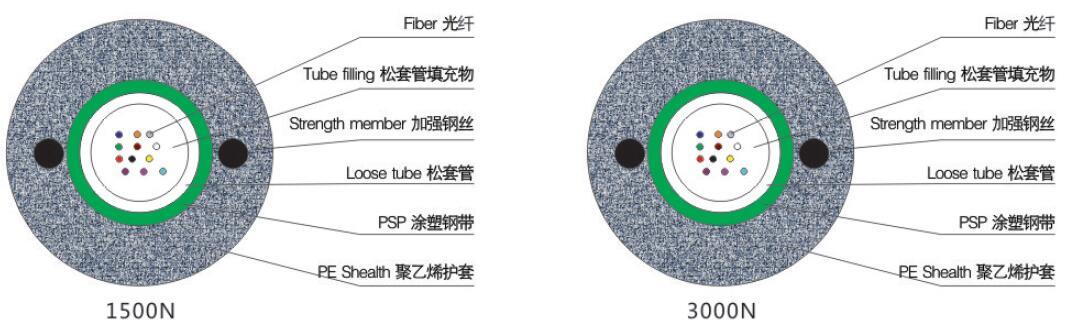

250 μm-fibern är placerad i ett lös rör av högmodulplast. Rören är fyllda med en vattenbeständig fyllnadsförening. Röret är lindat med ett lager av PSP i längdriktningen. Mellan PSP och det lösa röret appliceras vattenblockerande material för att hålla kabeln kompakt och vattentät. Två parallella ståltrådar placeras vid stålbandets båda sidor. De parallella ståltrådarna placeras på de två sidorna tejpen. Kabeln är klar med en polyeten (PE) mantel. |
 | |
 |  |
Funktioner
Bra mekanisk och temperaturprestanda
Höghållfast, löst rör som är hydrolysbeständigt
Speciell rörfyllnadsförening säkerställer ett kritiskt skydd av fiber
Krossmotstånd och flexibilitet
PSP förbättrar fuktsäkerhet
Två parallella ståltrådar garanterar draghållfasthet
Små diameter, lätt och vänlig installation
Förvaring / driftstemperatur: -40 ° C ~ 70 ° C
Ansökan
Kan användas i kanal / antenn
Fiberparameter
Nej. | artiklar | Enhet | Specifikation | |
G.652D | ||||
1 | Modelfältdiameter | 1310 nm | um | 9,2 ± 0,4 |
1550nm | um | 10,4 ± 0,5 | ||
2 | Kläddiameter | um | 124,8 ± 0,7 | |
3 | Klädsel Non-Circularity | % | ≤0.7 | |
4 | Core-Cladding Concentricity Error | um | ≤0.5 | |
5 | Beläggningsdiameter | um | 245 ± 5 | |
6 | Coating Non-Circularity | % | ≤6.0 | |
7 | Koncentrationsfel vid beklädnad-beläggning | um | ≤12.0 | |
8 | Kabel Cutoff våglängd | nm | λcc≤1260 | |
9 | Dämpning (max.) | 1310 nm | dB / km | ≤0.36 |
1550nm | dB / km | ≤0.24 | ||
Kabelparametrar
artiklar | Specifikationer | |
Fiber Count | 2 ~ 24 | |
Färgbelagd Fiber | Dimensionera | 250 | im ± 15 pm |
Färg | Blå, Orange, Grön, Brun, Grå, Vit | |
Lösrör | Dimensionera | 2.10mm ± 0,05 mm |
Material | PBT | |
Färg | Naturlig | |
Styrelseledamot | Diameter | 1.0mm |
Material | Stål | |
Ytterjacka | Dimensionera | 8.0mm ± 0,1 mm |
Material | PE | |
Färg | Svart | |
Mekaniska och miljömässiga egenskaper
artiklar | Förena | Specifikationer |
Tensio (Long Term) | N | 600 |
Spänning (kort sikt) | N | 1500 |
Krossa (lång sikt) | N / 10cm | 300 |
Krossa (kort sikt) | N / 10cm | 1000 |
Min. Bend Radius (Dynamic) | mm | 20D |
Min. Bend Radius (Static) | mm | 10D |
Installationstemperatur | ℃ | -20 ~ + 60 |
Driftstemperatur | ℃ | -40 ~ + 70 |
Förvaringstemperatur | ℃ | -40 ~ + 70 |
Teknisk parameter
Fiber Count | Kabeldiameter (mm) | Kabelvikt (kg / km) | Brottgräns Lång kort Term (N) | Krossresistens Lång kort Term (N / 100mm) | Böjning Radius Statisk / Dynamisk (Mm) |
2 ~ 12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D / 20D |
14 ~ 24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D / 20D |
Sändningsegenskaper | |||||
G.652 | G.655 | 50/125 | im | 62,5 / 125 | im | ||
Max dämpning (dB / km) (+ 20 ° C) | 850 nm | 3,0 | 3,3 | ||
1300 nm | 1,0 | 1,0 | |||
1310 nm | 0,36 | 0,4 | |||
1550 nm | 0,24 | 0,23 | |||
Kabel gullig våglängd (nm) | ≤1260 | ≤1450 | |||
Struktur och tekniska specifikationer
| increasad med 2fibers | fiberantal | Rörstorlek (mm) | Standard tjocklek på manteln (mm) | kabeldiameter (mm) | kabelvikt (kg / km) | styrka lång / kort sikt (N) | krossa resistabce lång / kort sikt (N / 100mm) |
| GYXTW-2 ~ 12Xn | 2 ~ 12 | 2,0 / 3,0 | 3,0 | 11,0 | 132 | 600/1500 | 1000/3000 |
Anteckning 1. suffix Xn betecknar fiber typ och se detaljer i FOCCs kabelkodning illustration
Fiber coloure Identifiering av lös rör med FOCC
Fibrerna i kablar kan identifieras med standard färgidentifiering i enlighet med YD / T901-2001 Standard.
Standard färgidentifiering
Anm .: A. När fiberantalet för ett löst rör är mindre än 12, identifieras fibrerna som NO.1-färg på en ström.
B. Vid standardfärgidentifiering kan den NO.6 vita färgen ersättas med naturfärg, som kallad standardfärgidentifiering W.
Coloure Identifiering av lösa rör i kabel
De lösa rubesna i kabeln kan identifieras med pan-kromatograf
Pilotkromatograf
Pan-kromatograf
Ansökan:
Långdistans och LAN-kommunikation (LAN).
Anslutning för luft och ledning / kanal.
