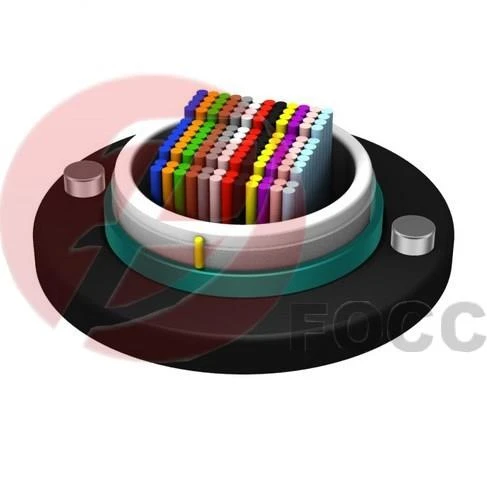

Unitube Light-armored Fiber Ribbon Cable GYDXTW

GYDXTW Central Tub Optical Fiber Ribbon Cable

GYDXTW Fiberoptisk kabel är en optisk optisk ledningskabel av metallstyrka av den centrala rörgeléfyllda strukturen med inbyggnad av stålpolyetylenlaminat, bestående av det centrala lösa röret, två parallella ståltrådsstyrddelar och mantel. Fiberbanden är placerade i det lösa röret. Röret är tillverkat av högmodulplast (PBT) och fylld med vattenbeständig fyllgel. Det korrugerade stålbandet appliceras i längdriktning över det lösa röret och kombineras med en hållbar polyeten (PE) mantel. Två parallella ståltrådar är inbäddade i två sidor av PE-mantel.

Funktioner och Fördelar:

• Äldre bandteknik ger bra överföringsförmåga

• Exakt fiberöverdriven kontroll ger utmärkt mekanisk och temperaturprestanda

• Specialfyllda lösrör ger perfekt skydd för optiska fibrer

• Alla sektioner av vattenblockerande och bandspännen i längdriktat stålband ger god prestanda av fuktsäkert och vattenblock

• Två parallella ståltrådar ger önskvärd draghållfasthet och krossmotstånd

• Enkel identifiering, förgrening och underhåll sparar tid och minskar projektkostnaden

• Passar till Access-nätverket (speciellt i FTTC- och FTTB-applikationer), interoffice-anslutning och CATV-nätverk

• Strikt hantverks- och råvarukontroll möjliggör livslängd över 25 år

  Prestanda:

  Tillämpningar: Lämplig för långdistanskommunikation och inomhus kommunikation. Sätt på: överliggande, rörledning Driftstemperatur: -30 ~ + 70 ° C




• Optiska egenskaper:

• 		G.652	G.655	50/125 | im	62,5 / 125 | im
  Dämpning (+ 20 ° C)	@ 850nm			≤3.0dB / km	≤3.0dB / km
  	@ 1300 nm			≤1.0dB / km	≤1.0dB / km
  	@ 1310 nm	≤0.36dB / km	≤0.40dB / km
  	@ 1550nm	≤0.22dB / km	≤0.23dB / km
  Bandbredd (klass A)	@ 850nm			≥500MHz · km	≥200MHz · km
  	@ 1300 nm			≥1000MHz · km	≥600MHz · km
  Numerisk bländare				0,200 ± 0.015NA	0,275 ± 0.15NA
  Kabelavskärmad våglängd		≤1260nm	≤1480nm

• Struktur och tekniska specifikationer

• increasad med 2fibers	Optisk fiber med några	kabeldiameter (mm)	kabelvikt (kg / km)	styrka lång / kort sikt (N)	krossa resistabce lång / kort sikt (N / 100mm)
  GYDXTW-12 ~ 24Xn	12	11,7	151	600/2000	300/1000
  GYDXTW-36 ~ 48Xn	12	13,1	182	600/2000	300/1000
  GYDXTW-60 ~ 72Xn	12	13,8	201	600/2000	300/1000
  GYDXTW-84 ~ 96Xn	12	14,4	215	600/2000	300/1000
  GYDXTW-108Xn	12	14,8	227	600/2000	300/1000
  GYDXTW-120 ~ 144Xn	12	15,7	251	600/2000	300/1000
  GYDXTW-156 ~ 168Xn	12	16,2	262	600/2000	300/1000
  GYDXTW-180 ~ 216Xn	12	17,8	316	600/3000	300/1000
  GYDXTW-240 ~ 288Xn	24	18,8	347	600/3000	300/1000
  GYDXTW-312 ~ 432Xn	24	21	419	600/3000	300/1000

• Obs: 1.suffix Xn betecknar fiber typ och se detaljer i FOCCs kabelkodnings illustration

• 2. Färgarrangemanget av fiber och rör anges i färgidentifieringsbordet .

Fiber coloure Identifiering av lös rör med FOCC

Fibrerna i kablar kan identifieras med standard färgidentifiering i enlighet med YD / T901-2001 Standard.

Standard färgidentifiering

Anm .: A. När fiberantalet för ett löst rör är mindre än 12, identifieras fibrerna som NO.1-färg på en ström.

B. Vid standardfärgidentifiering kan den NO.6 vita färgen ersättas med naturfärg, som kallad standardfärgidentifiering W.

Coloure Identifiering av lösa rör i kabel

De lösa rubesna i kabeln kan identifieras med pan-kromatograf

Pilotkromatograf

Pan-kromatograf

Ansökan:

Långdistans och LAN-kommunikation (LAN).
Anslutning för luft och ledning / kanal.
