Crossover LAN-kabel: Pinout, användningsområden och när du behöver en

A korsad kabelorder landar på ditt skrivbord. Den verkliga frågan är inte om tekniken är föråldrad-det är om du anger rätt kabel för den faktiska implementeringsmiljön.



Ta det här beslutet fel i en fordonssvetscell, och du tittar på oplanerad stilleståndstid som uppgår till $20 000-35 000 USD per timme på en kaross-i-vit linje. I halvledarfabriker kan det antalet överstiga $100 000. Själva kabeln kostar $15-40. Det förhållandet är den enda punkt som hela denna artikel finns för att göra: kabelkostnad är brus i en industriell nätverksbudget, men kabelfel är en signalhög, dyr signal.

Där Auto-MDI/MDIX inte räddar dig



IEEE 802.3ab gjorde automatisk kabeldetektering obligatorisk för Gigabit Ethernet 1999. Den standarden täcker kommersiell nätverksutrustning. Industriella styrsystem fungerar under olika begränsningar.

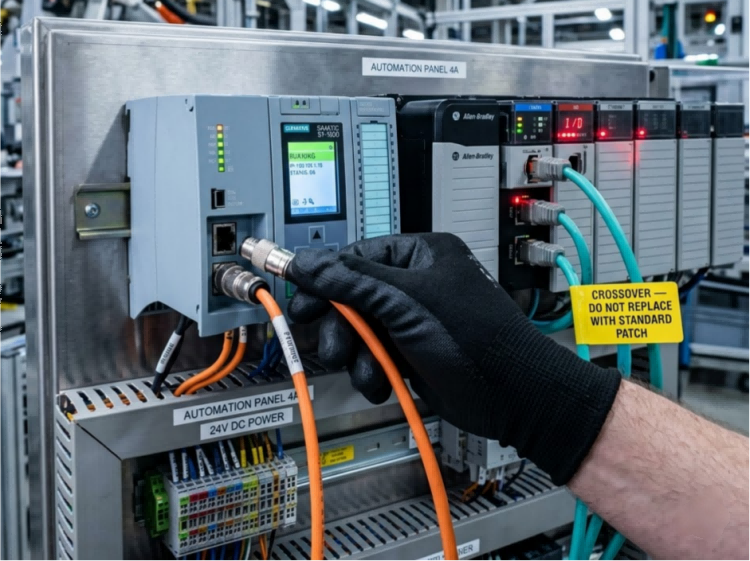

Allen-Bradley ControlLogix-processorer, Siemens S7-1500-seriens PLC:er och styrenheter i Omron NJ-serien levereras ofta med industriella Ethernet-portar som prioriterar deterministiskt beteende framför automatisk förhandling. På ett PROFINET IRT-nätverk som kör cykeltider under 1 ms, kan styrenhetens fasta programvara avsiktligt inaktivera automatisk-detektion, vilket eliminerar förhandlingsfönstret på 300-500 ms som kan störa rörelsesynkroniseringen.



Förra året ringde en Tier 1-bilsleverantör i Michigan oss tre dagar innan en ny robotsvetscell skulle börja användas. Integratorn hade använtraka-kablar i kommersiella-klassi hela cellen, och Fanuc-styrenheten vägrade att upprätta stabila länkar. Kabelrännorna var redan inneslutna och brandstoppade. Att åter-dra fyrtio droppar med rätt spec kostade dem en veckas försenad produktionslansering och ett straffklausulsamtal med sin OEM-kund. Det är det scenario vi hjälper dig att undvika.

Specifikationsbesluten som faktiskt betyder något

Pinout är den enkla delen. Besluten som påverkar huruvida din installation klarar acceptanstestet är mantelmaterial, skärmningskonfiguration och IP-klassificering av anslutningar-men dessa är inte lika viktiga.

I svets- och tunga bearbetningsmiljöer är EMI-skärmning och mantelmaterial de två specifikationer som dödar projekt. Allt annat kan vanligtvis fixas under installationen.

Standard PVC-mantel i en svetsmiljö som når 60-70 graders omgivning kommer att visa mätbar nedbrytning inom 8-12 månader. TPE- eller PUR-jackor klassade för M3-I3-C3-E3-förhållanden ökar kabelkostnaden med 35-50 % men förlänger utbytescyklerna till 3-5 år. Frekvensomriktare, servomotorer och robotsvetsare genererar störningar som orsakar bitfel på oskärmad kabel-S/FTPär baslinjen för crossover-anslutningar inuti en robotcell, inte ett premiumalternativ. Vi har låtit tekniker jaga phantom PLC-fel under hela skift innan de misstänker kabeln, eftersom intermittenta EMI-inducerade fel inte flaggar i diagnostik som en död länk gör.

Kontaktens IP-klassificering och böjradie spelar roll, men de går att återställa. IP67-klassade RJ45-kontakter kräver minsta böjningsradie på 8x kabeldiameter vid korsningen-om dina kabelsläden inte klarar detta är det en omarbetning, men det är en omarbetning som du kan göra utan att dra om hela körningen. Få EMI och jacka fel, och du börjar om.

Hur kostnadsjämförelsen faktiskt ser ut

De flesta budgetjämförelser sätter korsade kablar mot hanterade switchar. Det är fel ram. Den meningsfulla jämförelsen är korrekt specificerade kablar kontra felaktigt specificerade kablar i samma distribution-eftersom felläget inte är "kabel fungerar inte", det är "kabel fungerar tills den inte gör det."

Här är ett ramverk för snabb specifika-kontroll som du kan köra innan någon anbudsförfrågan:

Om två eller flera av dessa gäller för din implementering, befinner du dig i industriellt-specifikt område och kommersiella-kabel kommer att kosta dig mer under det första året än vad prisskillnaden skulle ha sparat.

Identifiera korsade kablar i blandat lager

Fabriksanslutna-korsade kablar från välrenommerade leverantörer har synlig märkning-"X-OVER" eller "CROSSOVER" på jackan, ibland med röda stövlar (vanligt men inte standardiserat).



Omärkta kablar behöver verifiering av trådkarta. En kvalificerad testare visar korsningsmönstret som 1→3, 2→6, 3→1, 6→2 med raka pass-på återstående par. Visuell inspektion av RJ45-kontakterna kan identifiera korsade ledningar men kommer inte att upptäcka termineringsdefekter.



Fält-terminerade korsade kablar i industrilager är ett underhållsansvar. Hand-krympade anslutningar är den främsta orsaken till Fluke-certifieringsfel, och certifieringsfel kan ogiltigförklara garantitäckningen för den anslutna utrustningen. En av våra kunder-ett företag för konsumentförpackade varor i Ohio-fick ett garantianspråk för servodrivning nekade förra året, specifikt för att kabeltestarrapporten visade en hand-avslutad bygel i signalvägen. Kabeln på 15 USD blev en enhetsersättning på 4 000 USD av deras underhållsbudget, inte utrustningsleverantörens.

Inköp och ledtid

Koppar står för 60-70 % av kabelmaterialkostnaden. För volymköp, fråga om pris-lås fönster - de flesta leverantörer kan hålla priserna i 30-60 dagar på en bekräftad inköpsorder, längre på en generell beställning.

För beställningar över 500 enheter förhindrar genomgång av specifikationsgranskning innan anbudsförfrågan skickas fram och tillbaka-och-som driver leverans. De fyra specifikationerna ovan-temperatur, EMI, IP-klassning, böjradie-är vad vi behöver bekräfta. Om du kan besvara dem från din webbplatsundersökning kan vi citera samma-dag om standardkonfigurationer.
